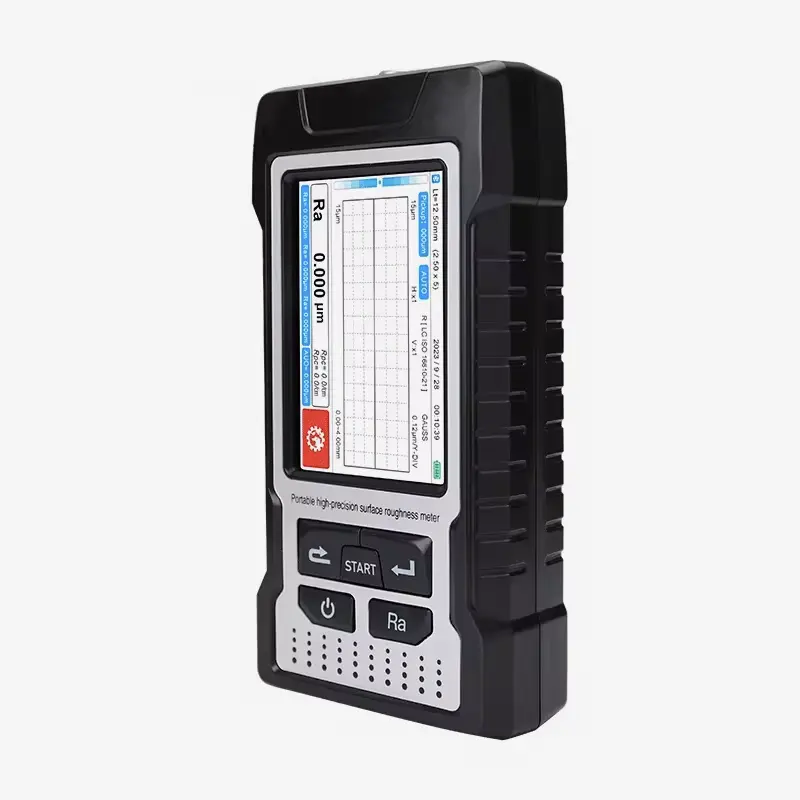

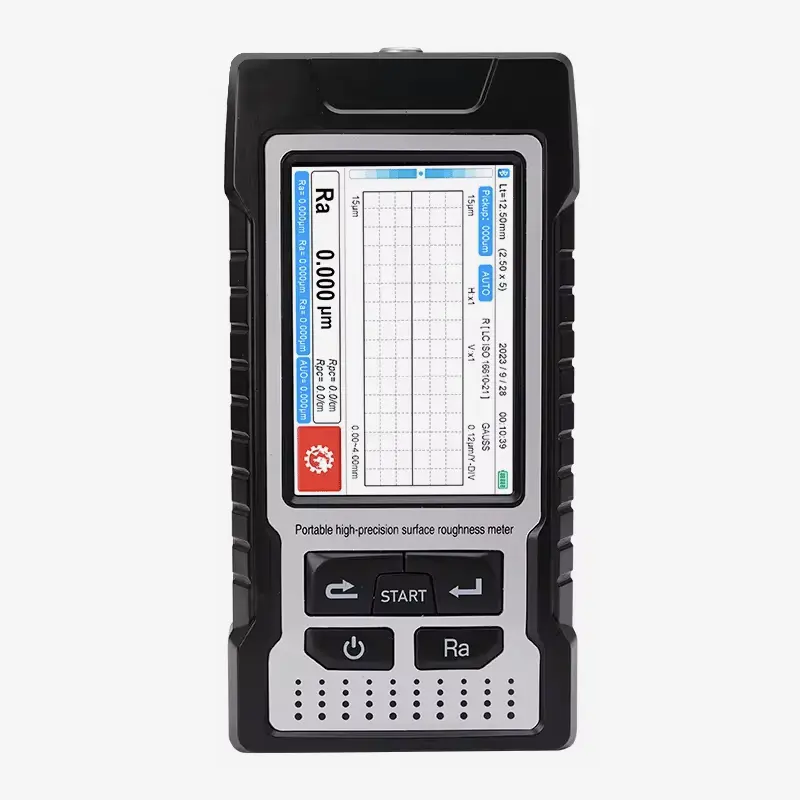

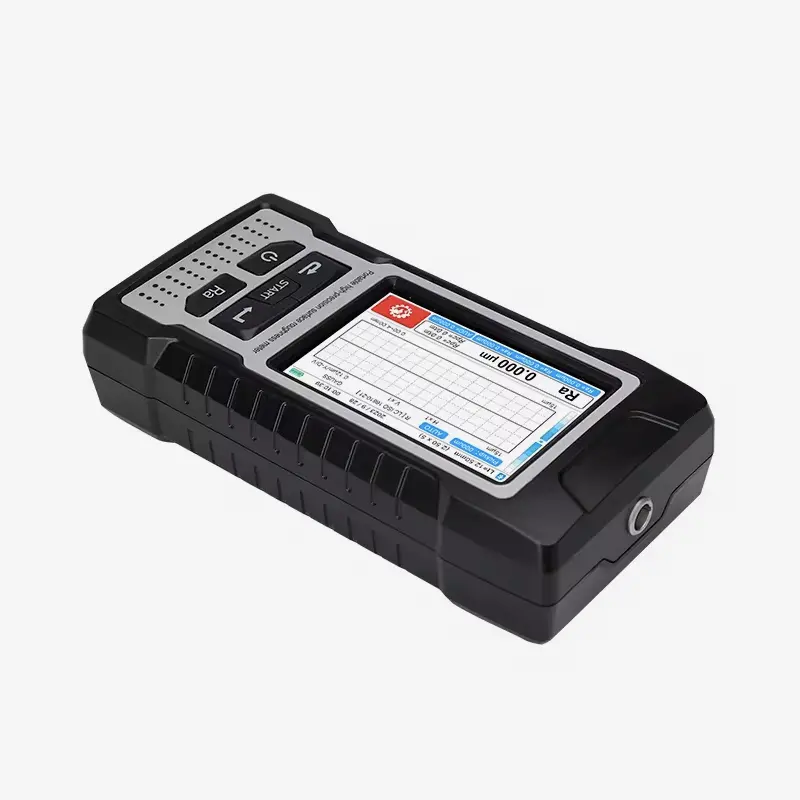

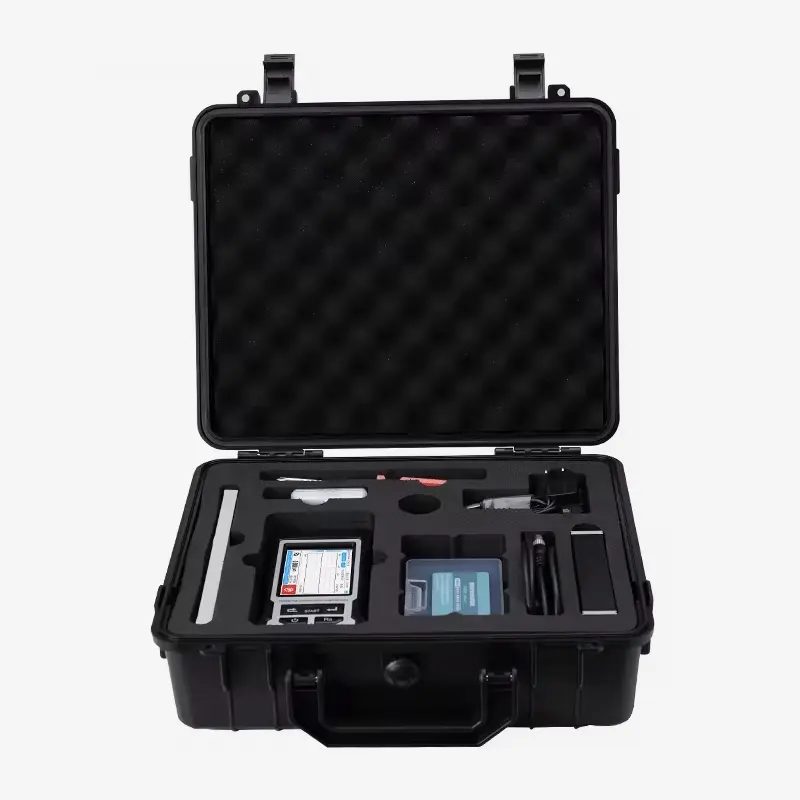

Rugosímetro con Sonda Desconectable Dana S520
El medidor portátil de rugosidad de superficies DANA S520 es un instrumento de alta precisión para medir la rugosidad de superficies. Se puede utilizar en una variedad de piezas mecanizadas y funciona en varias superficies, no sólo planas sino también cono exterior, cilindro exterior, curvo, poros, surcos, ranuras y ejes, etc.
El medidor de rugosidad de superficies portátil Dana S520 permite medir la rugosidad de la superficie tanto en piezas metálicas como no metálicas.. Es apto para mecanizado y fabricación, control de calidad, departamentos de inspección, especialmente para medición en piezas de trabajo grandes y pesadas, línea de montaje en el sitio.
Dana S520 es un instrumento de pruebas no destructivas, por lo cual no se causarán daños a la pieza de prueba.
Características Principales Dana S520:
- Diseño mecatrónico y ergonómico, talla pequeña, peso ligero, fácil de operar
- La unidad de accionamiento del lápiz óptico se puede almacenar dentro de la unidad principal para realizar mediciones estándar, o separado de la unidad de visualización mediante el uso del cable suministrado que permite una medición más flexible en cualquier orientación. El controlador se puede separar y volver a colocar en un simple paso
- Control de chip DSP y procesamiento de datos, alta velocidad, bajo consumo de energía
- 22 Parámetros: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rs, Rsk, Rz(JIS), Rsm, Rku, Rmr, Ry(JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2
- Rango de medición de hasta 160 μm (Puede ser opcional a 320μm.)
- Pantalla gráfica táctil en color de 3,5″ TFT, amplio ángulo de visión, Excelente legibilidad y una pantalla rica e intuitiva., Incluye retroiluminación para mejorar la visibilidad en ambientes oscuros
- Se puede operar mediante botones o pantalla táctil
- Proporciona conectividad Bluetooth, admite conexión inalámbrica con móvil y miniimpresora
- Batería recargable de iones de litio incorporada y circuito de control, alta capacidad, sin efecto memoria, funciona 50 horas mientras está completamente cargada, con indicador de carga restante
- Almacenamiento de datos de gran capacidad. Se pueden almacenar elementos de datos sin procesar y curvas
- Configuración y visualización del reloj en tiempo real para facilitar la grabación y el almacenamiento de datos
- Con suspensión automática, apagado automático, funciones de ahorro de energía
- Diseño de circuito y software confiable para evitar que el motor se atasque
- Idioma: Chino e inglés
- Todos los parámetros o cualquiera de los parámetros establecidos por los usuarios se pueden imprimir

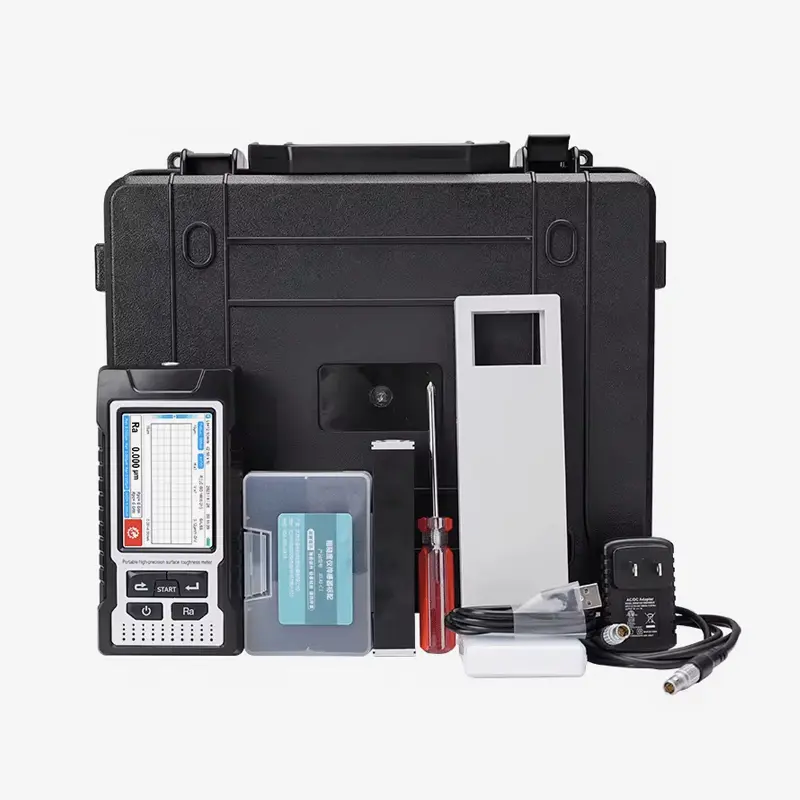

- Accesorios opcionales: Conectividad Bluetooth, sensor curvo, sensores estenopeicos, base de pruebas, varilla de extensión, impresora
- Cumple con los estándares internacionales ISO, DIN, ANSI, JIS
Especificaciones Técnicas Dana S520:
| Rango de medición | Eje Z (vertical) | ±80μm/±160 µm (modelo mejorado) |
| Eje X (transverso) | 17.5 milímetros | |
| Resolución | Eje Z (vertical) | 0.002μm / ±20μm |
| 0.004μm / ±40μm | ||
| 0.008μm / ±80μm | ||
| 0.020μm / ±160μm | ||
| Elemento de medición | Parámetro | Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry(JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Estándar | ISO,ANSI,DIN,JIS | |
| Gráfico | Curva del área de rodamiento, perfil de rugosidad, perfil primario | |
| Filtro | RC,PC-RC,Gauss,D-P | |
| Duración del muestreo (Ir) | 0.25, 0.8, 2.5 milímetros | |
| Duración de la evaluación (In) | Ln= Ir × n n= 1 ~ 5 | |
| Sensor | Método de medición | Skidded |
| Punta del lápiz | Diamante, 90 ángulo del cono, 5µmR | |
| Fuerza | <4 mN | |
| Parte patinadora | Aleación dura, radio de curvatura de deslizamiento: 40 milímetros | |
| Velocidad de desplazamiento | Ir=0,25, Vt=0,135mm/s | |
| Ir=0,8, Vt=0. 5mm/s | ||
| Ir=2. 5, Vt=1mm/s | ||
| Return, Vt =1 mm/s | ||
| Exactitud | Menos de ±10% | |
| Repetibilidad | Menos que 3% | |
| Fuente de alimentación | Batería de iones de litio incorporada, Cargador: DC5V, 3200 mA | |
| Dimensión del contorno | Unidad principal: 53*64*160 mm. | |
| Peso (unidad principal) | Alrededor de 400 g | |
| Ambiente de trabajo | Temperatura: – 20℃ ~ 40 ℃ Humedad: < 90% RH |
|
| Almacenamiento y Transporte | Temperatura: – 40℃ ~ 60 ℃ Humedad: < 90% RH |
|
Rango de medición:
| Parámetro | Rango |
| Ra,rq | 0.005μm~32μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm~320μm |
| Sk | 0 ~ 100% |
| S,sm | 0.02~100mm |
| tp | 0 ~ 100% |
