Medidor para Instalaciones Fotovoltaicas PCE PVA-100
Medidor para instalaciones fotovoltaicas con un rango de 0 … 12 A DC | Interfaz USB | Memoria para la medición de 100 curvas características | Pantalla LCD de 4,8″ | Acumulador para 400 mediciones | Opcional: Certificado de calibración ISO
El medidor para instalaciones fotovoltaicas PCE PVA-100 es un dispositivo muy útil para analizar las curvas características de las células solares. Cubre una amplia gama de módulos solares gracias al rango de tensión continua de 0 a 60 V y el rango de corriente continua de 0 a 12 A. La memoria del medidor para instalaciones fotovoltaicas permite almacenar hasta 100 mediciones. A continuación podrá transferir los valores medidos a un ordenador. Con el software correspondiente podrá leer y analizar los datos. Es posible manejar el medidor para instalaciones fotovoltaicas completamente desde el software.
PCE PVA-100 dispone de dos diferentes modos de medición para determinar la curva característica de un módulo solar. En el modo automático se genera la curva característica con los parámetros automáticos del medidor para instalaciones fotovoltaicas. Esto permite al usuario hacerse una idea del estado del módulo solar. En el modo manual puede ajustar el valor de corriente inicial y el valor de corriente final. Si además ha introducido la superficie del módulo solar y la potencia de la intensidad de radiación en W/m² el comprobador de módulos podrá calcular la eficiencia y el coeficiente de llenado de la célula.
Otra función adicional del medidor para instalaciones fotovoltaicas es la medición de un punto. En este caso, el medidor para instalaciones fotovoltaicas puede controlar y comprobar una corriente específica.

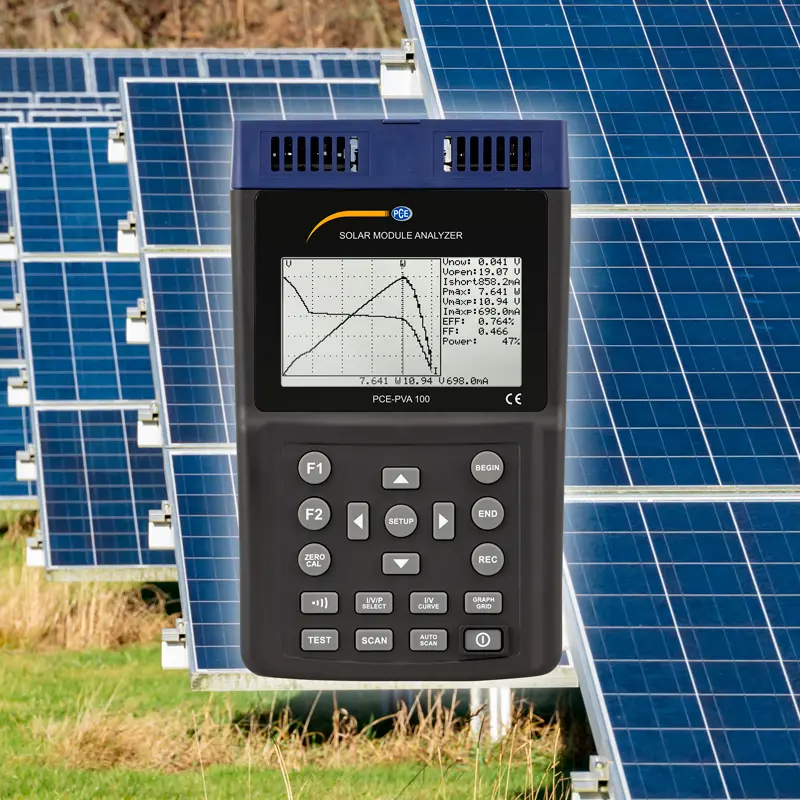

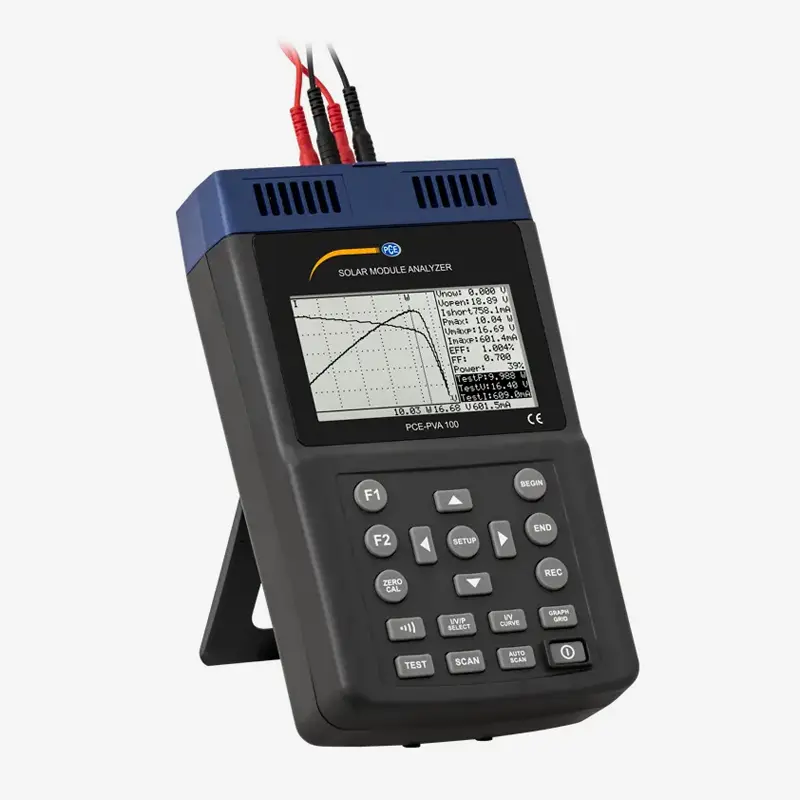

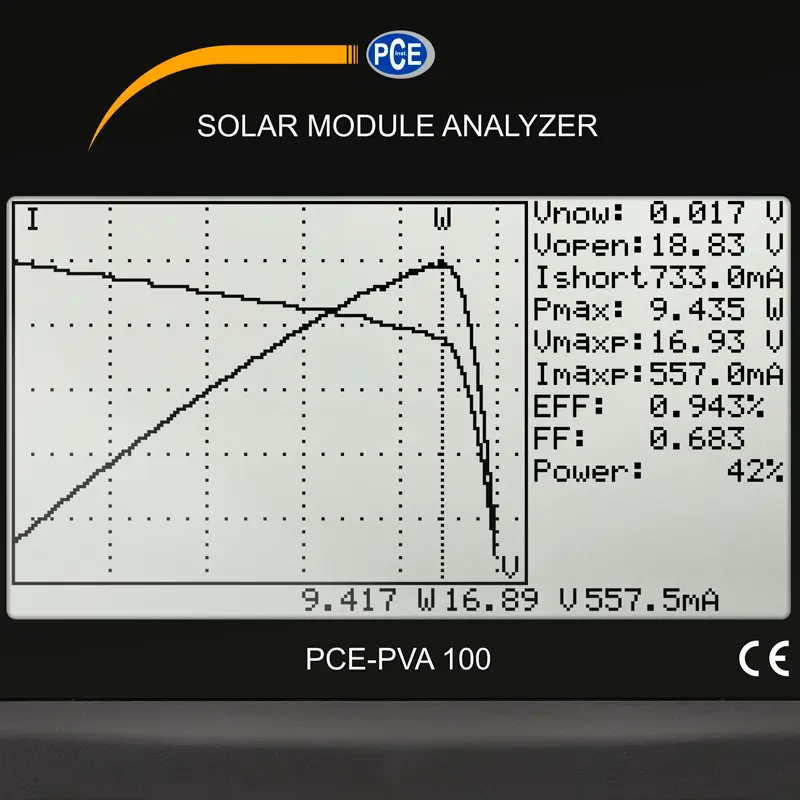

La pantalla del medidor para instalaciones fotovoltaicas es de 4,8″. Esto permite visualizar simultáneamente la curva característica y los valores de medición. Para analizar mejor la curva característica es posible controlar cada punto de medición. Para obtener una diferente de los ejes X e Y puede pulsar una tecla del medidor para instalaciones fotovoltaicas para cambiar entre corriente, tensión y potencia.

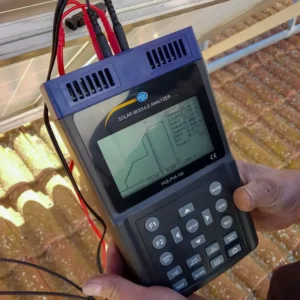

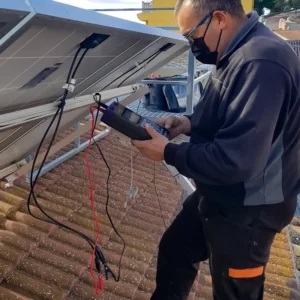

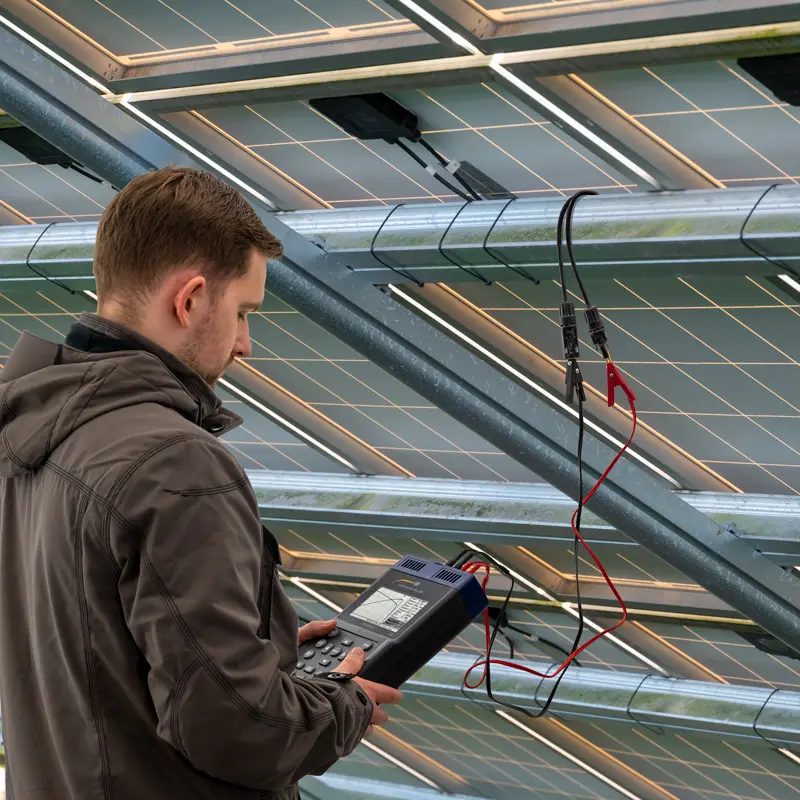

Gracias a sus muchas funciones, PCE PVA-100 es la herramienta ideal para comprobar la efectividad de los módulos solares. Es por ello que este medidor para instalaciones fotovoltaicas se utiliza en instalaciones fotovoltaicas e institutos de investigación para el desarrollo de módulos solares. Opcionalmente puede solicitar un certificado de calibración ISO para este medidor para instalaciones fotovoltaicas.
Especificaciones PCE-PVA 100:
| Tensión continua | ||
| Rango | 0 … 10 V | |
| Resolución | 0,001 V | |
| Precisión | ±1 % ±(1 % de Vopen ±0,1 V) | |
| Rango | 10 … 60 V | |
| Resolución | 0,1 V | |
| Precisión | ±1 % ±(1 % de Vopen ±0,1 V) | |
| Vopen: medición de tensión abierta en un módulo solar | ||
| Corriente continua | ||
| Rango | 0,01 … 10 A | |
| Resolución | 1 mA | |
| Precisión | ±1 % ±(1 % de Ishort ±9 mA) | |
| Rango | 10 … 12 A | |
| Resolución | 10 mA | |
| Precisión | ±1 % ±(1 % de Ishort ±0,09 A) | |
| Ishort: Corriente de cortocircuito en una célula solar | ||
| Otras especificaciones | ||
| Ajuste de la superficie fotovoltaica | 0,001 … 9999 m² | |
| Ajuste de la intensidad de radiación | 10 … 1000 W/m² | |
| Pantalla | LCD de 4,8″ | |
| Fusible | F250 V, 12 A | |
| Memoria | 100 mediciones | |
| Cuota de registro | 0 … 99 minutos | |
| Autonomía acumulador | Aprox. 400 mediciones lineares de 60 … 0 V y 0 … 12 A |
|
| Alimentación acumulador | Acumulador litio de 11,1 V, 3400 mAh | |
| Alimentación adaptador de red | Input: 100 … 240 V AC / 50/60 Hz Output: 15 V DC / 3A |
|
| Grado de contaminación | 2 | |
| Coeficiente de temperatura | 0,1 % del rango/°C en temperaturas <18 °C y >28 °C | |
| Condiciones operativas | -20 … 60 °C / <75 % H.r sin condensación | |
| Dimensiones | 257 x 155 x 57 mm | |
| Peso | 1160 g | |

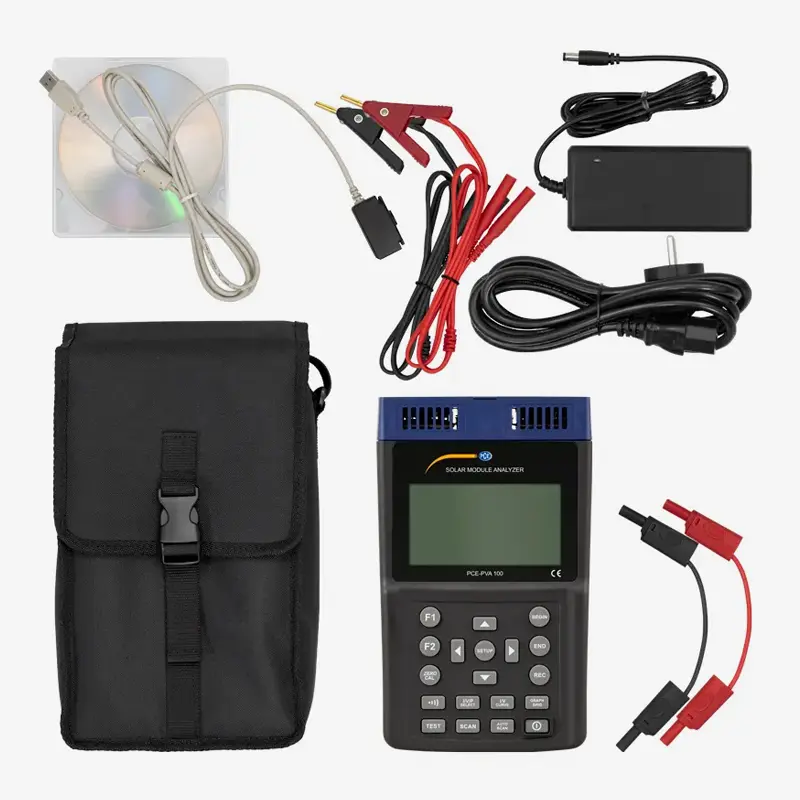

CONTENIDO DEL ENVÍO
1 x Cable óptico USB
1 x Acumulador
1 x CD con software
2 x Pinzas
2 x Cables de prueba (100 mm)
1 x Adaptador de red
1 x Manual de instrucciones
