Rugosímetro para Superficies PCE RT-10
Rugosímetro para superficies | Rango de medición Ra y Rz | Pantalla LCD con retroiluminación | Sensor fabricado con diamante | Interfaz RS232C
El rugosímetro en superficies es un dispositivo pequeño, ligero con un manejo muy sencilla. A pesar de que el rugosímetro en superficies funciona a un nivel muy complejo y elaborado, los resultados de medición se pueden obtener de una manera muy fácil y cómoda.
Gracias a su alta resistencia el rugosímetro en superficies tiene una larga vida útil. Este rugosímetro cumple las normas según ISO, DIN, ABSI y JIS. El rugosímetro en superficie puede aplicarse en varios procesos de fabricación mecánica como equipo de control. El dispositivo indica todos los resultados de medición calculados en su pantalla LCD en cualquier momento.

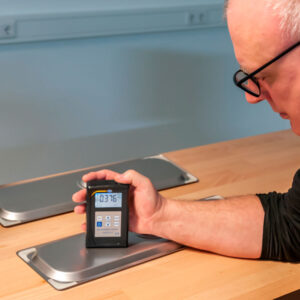

Para medir la rugosidad de una superficie, el sensor debe colocarse en esa superficie. Posteriormente, el sensor toma muestras de manera uniforme en la superficie a lo largo de la guía. Posteriormente el rugosímetro en superficies calculará los valores de medición. Los valores de medición se obtienen al desplazar el sensor, mientras se le induce corriente.

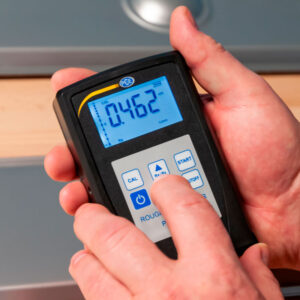

El rápido procesamiento DSP permite obtener de inmediato los valores de medición que se muestran en la pantalla LCD. A través de la interfaz RS232C integrado puede conectar el rugosímetro a un PC. El cable de interfaz adecuado para la conexión a PC está disponible como accesorio.
Características PCE-RT 10:
- Rango de medición Ra y Rz
- Principio de inducción
- Pantalla LCD retroiluminada
- Con función umbral
- Fácil de manejar
- Interfaz RS232C
- Sensor de diamante
- Fluctuación baja en pantalla
Especificaciones PCE-RT 10:
| Rango de medición | |
| Ra Rz |
0,05 … 10 µm / 1 … 400 µinch 0,02 … 50 μm / 0,78 … 40 µinch |
| Precisión | |
| General | ±15 % |
| Repetibilidad | Máx. 10 % |
| Resolución | |
| Rango de medición < 10 μm | 0,001 μm |
| Rango de medición < 100 μm | 0,01 μm |
| Rango de medición ≥ 100 μm | 0,1 μm |
| Sensor | |
| Tipo de medición | Principio de inducción |
| Radio del sensor | 10 µm |
| Material del sensor | Diamante |
| Medición de la fuerza del sensor | 16 mN (1.6gf) |
| Ángulo del sensor | 90 ° |
| Radio vertical del cabezal de la sonda | 48 mm |
| Velocidad de medición | |
| Longitud de muestreo: 0.25 | Vt = 0.135 mm/s |
| Longitud de muestreo: 0.8 | Vt = 0.5 mm/s |
| Longitud de muestreo: 2.5 | Vt = 1 mm/s |
| Retorno | Vt = 1 mm/s |
| Especificaciones técnicas generales | |
| Núcleo máximo | 2.5 mm / 0.5 inch |
| Límite de longitud de frecuencia | 0.25 mm / 0.8 mm / 2.5 mm óptico |
| Unidades | Ra, Rz |
| Pantalla | Pantalla LCD de 4 dígitos, con luz de fondo |
| Condiciones ambientales de trabajo | 0 … +50 °C / < 80% H.r. |
| Alimentación | 4 x pilas 1,5 V AA |
| Diámetros | 125 x 80 x 30 mm |
| Peso | 280 g |
CONTENIDO DEL ENVÍO
1 x Rugosímetro PCE RT-10
1 x Estándar de calibración
1 x Destornillador
1 x Manual de instrucciones
