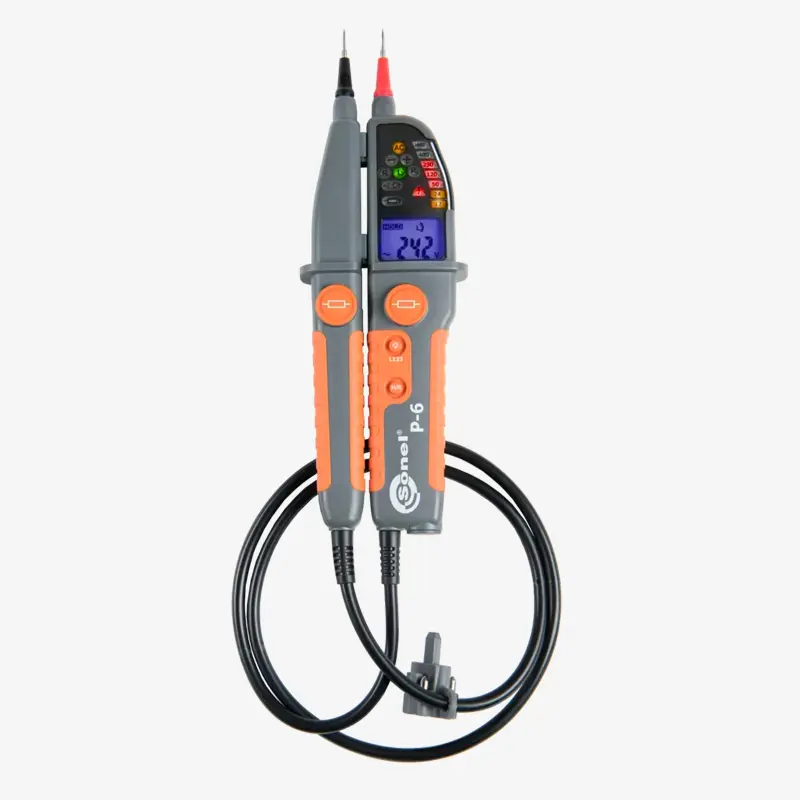

Comprobador de Tensión Bipolar con RCD Sonel P-6
Ergonomía, durabilidad, fiabilidad

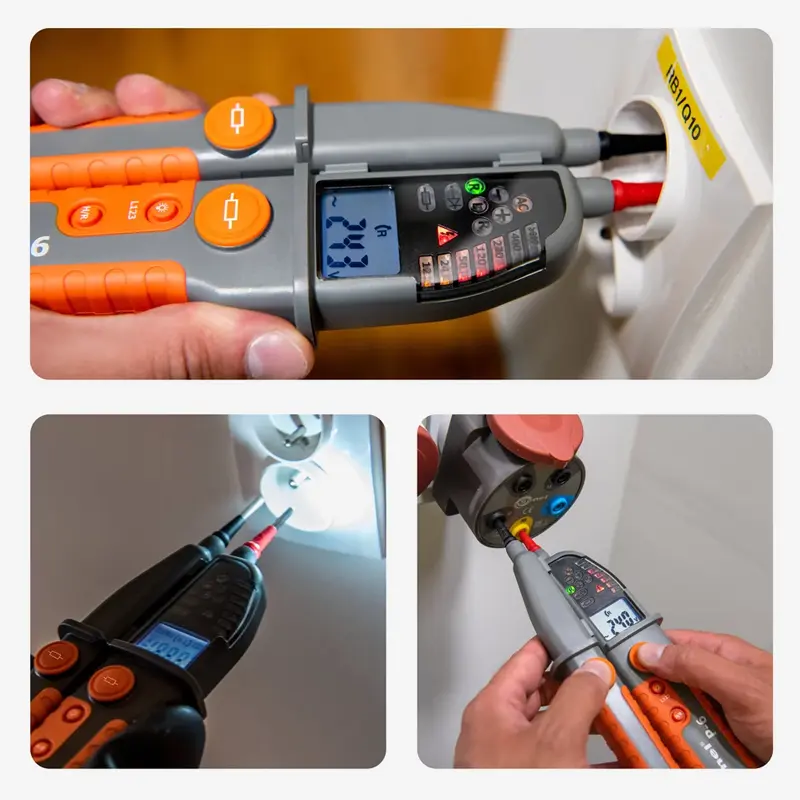

El indicador de tensión bipolar Sonel P-6 es un probador bipolar fiable, extremadamente duradero y seguro que permite controlar la tensión, la continuidad del circuito y la secuencia de fases. Ha sido diseñado para trabajar en las condiciones más difíciles, tanto industriales como comerciales. La tecnología avanzada, la seguridad de alto nivel y la facilidad de uso son las características clave del dispositivo P-6.
Funciones y características de Sonel P-6:
- identificación de fase – característica única en los indicadores de tensión en todo el mundo
- prueba automática de tensión hasta 1000 V CA / CC
- indicación visual mediante una barra de LED y una pantalla LCD adicional
- indicación sonora cuando se exceden niveles de tensión peligrosos de 50 V CA y 120 V CC
- prueba de disparo RCD con carga conmutable
- prueba de continuidad automática en conexión con el objeto

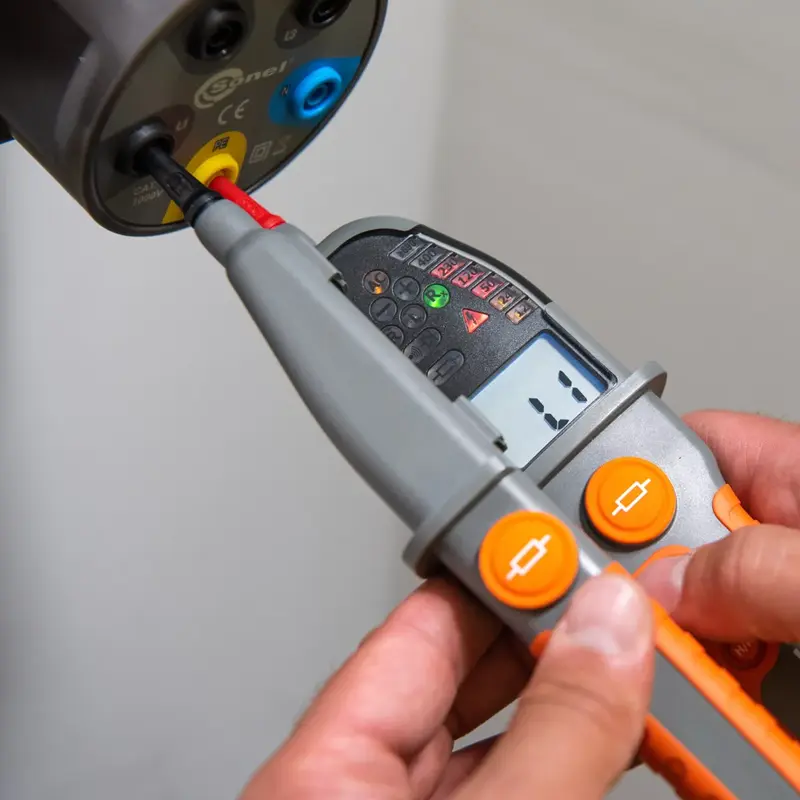

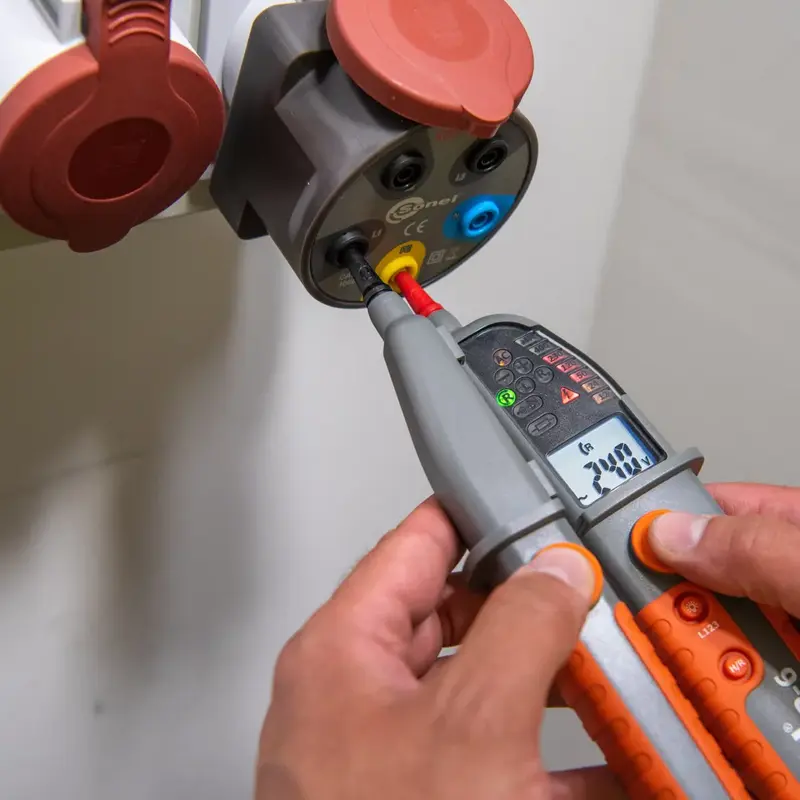

- prueba de 2 polos de la dirección de rotación de fase
- indicación unipolar de presencia de 100 V
- medición de resistencia hasta 1999 Ω
- función HOLD para congelar los resultados de medición
- carcasa robusta de dos componentes que protege contra daños mecánicos e impactos
- linterna incorporada
- pantalla retroiluminada para pruebas en áreas con poca iluminación
- la protección de entrada IP65 garantiza la protección contra el polvo y el agua
- seguridad de acuerdo a la clase de medición compatible con CAT IV 600 V y CAT III 1000 V
Prueba de disparo de dispositivo de corriente residual RCD
En respuesta a las necesidades de los clientes, nuestros nuevos comprobadores de voltaje de línea P permiten revisar el RCD de una manera totalmente controlable. Con botones en ambas sondas, el usuario puede reducir la impedancia interna del instrumento, lo que hace posible disparar el RCD. Adicionalmente, al presionar ambos botones se activa un punto de carga adicional – un motor de vibración. De esta manera, la tensión puede ser medida en el circuito probado sin impacto de corrientes parásitas en el resultado.
Durabilidad y comodidad de uso
La carcasa de Sonel P-6 ha sido diseñada para su uso en entornos industriales hostiles, donde es requerida la aplicación de equipos de protección personal, como guantes de seguridad con aislación de tensión. Al mismo tiempo, la forma ergonómica del instrumento permite el uso con sólo una mano.
Versatilidad y seguridad

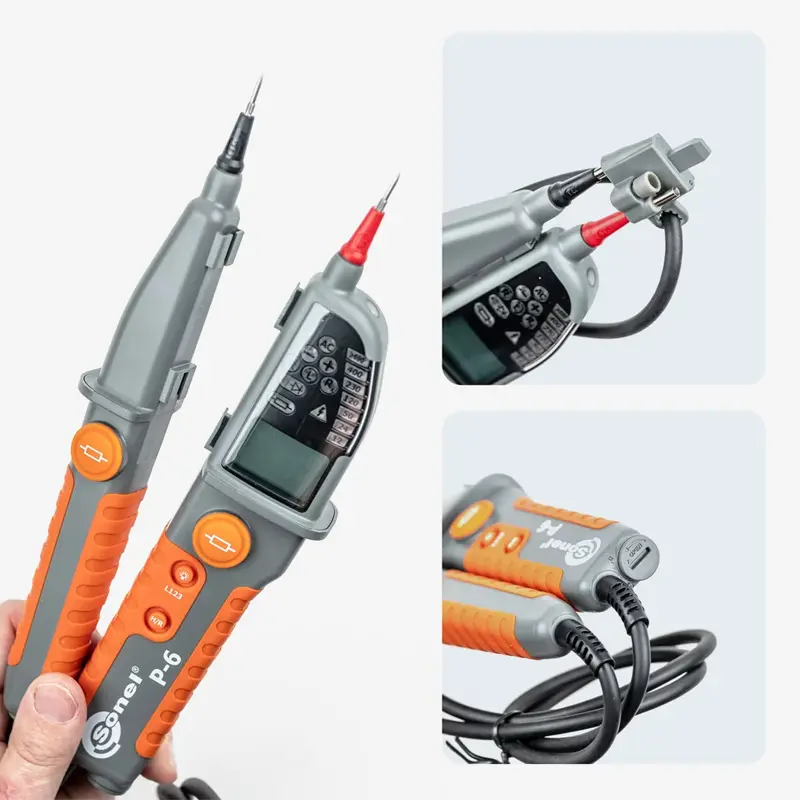

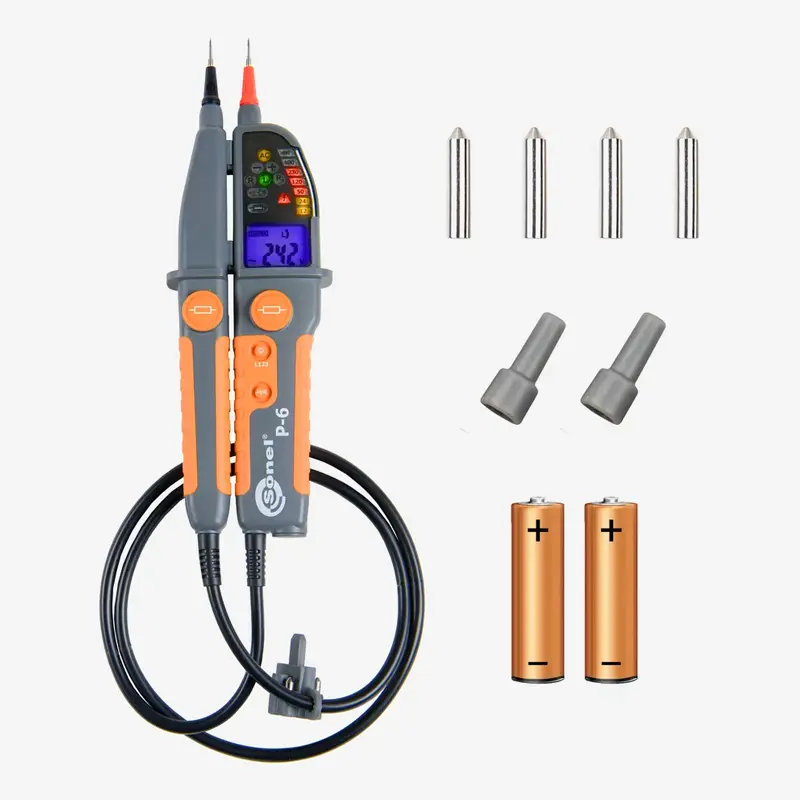

Los comprobadores de tensión se suministran con un conjunto de sondas de prueba. Estas sondas reducen la exposición del metal a 4 mm de longitud, lo que elimina el riesgo de contacto accidental con el conductor incorrecto al realizar mediciones en un mazo de cables. Adicionalmente los adaptadores de metal atornillados se utilizan para aplicaciones donde se requieren puntas de 4 mm de diámetro. Es particularmente importante para pruebas en enchufes eléctricos, donde el usuario debe estar seguro de que el contacto entre la sonda y el conductor se mantiene. Todos los elementos del conjunto se almacenan en un estuche especial para que las puntas de prueba puedan ser reemplazado cuando sea necesario. El estuche también incluye un adaptador que es útil para desbloqueo de los enchufes tipo UK.
Especificaciones técnicas Sonel P-6:
| Parámetro | Descripción |
|---|---|
| categoria de medición | CAT III 1000 V / IV 600 V |
| rango de tensión | 6,0 …. 1000 V AC/DC |
| barra de led | 7 segmentos |
| retroiluminación de display | √ |
| prueba de continuidad | √ |
| prueba de disparo de RCD 10 mA /30 mA | √ |
| linterna incorporada | √ |
| probador monofásico de fase | √ |
| probador bifásico de fase | √ |
| protección IP65 | √ |
| medición de resistencia | √ |
| pantalla congelada | √ |
| identificación de fase | √ |
| tipo de aislación de acuerdo a EN 61010-1 | doble aislación, clase II |
| alimentación del instrumento | 2 x LR03 AAA 1,5 V (se recomiendan pilas alcalinas) |
| rango de frecuencia de operación | 16…400 Hz |
| tiempo mínimo de recuperación después de operar durante 30 seg | 240 s |
| prueba de continuidad: lumínica y sonora | señal para R ≤ 400 kΩ |
| rango de medición de resistencia | 1…1999 Ω |
| impedancia de entrada | aprox. 300 kΩ |
| rango para indicación de fase unipolar | 100…1000 V |
| tensión de activación mínima | ±6 V AC/DC |
| temperatura de operación / almacenamiento | -15…+55°C / -20…+70°C |
| humedad máxima | 95% |
| altitud de operación máxima | 2000 m |
| tiempo de autoapagado | 10 s / 30 s (modo HOLD) |
| display | LCD, 3 ½ dígitos, 1999 lecturas con indicadores de función |
| compatibilidad electromagnética de acuerdo a las normas | EN 61326-1, EN 61326-2-2 |
| conformidad con los requerimientos de las normas | EN 61010-1, EN 61243-3 |
| estándar de calidad | ISO 9001 |
