Analizador de Calidad de Energía Sonel PQM-700
Registro y diagnóstico en todas las condiciones
El analizador de calidad de energía Sonel PQM-700, resistente a todas las condiciones, es un dispositivo eficaz para analizar y registrar parámetros de la red. El analizador de calidad de energía Sonel PQM-700, basado en tecnología avanzada, es eficaz para medir, analizar y registrar los parámetros de redes de energía de 50/60 Hz.
También se utiliza para controlar la calidad de la energía eléctrica de acuerdo con la norma europea EN 50160 y el Reglamento del Ministerio de Asuntos Económicos de 4 de mayo de 2007 relativo a las condiciones detalladas para el funcionamiento del sistema eléctrico.
Las amplias posibilidades de medición de este dispositivo serán apreciadas por muchos usuarios que necesitan un dispositivo portátil para controlar la calidad de la electricidad. Sonel PQM-700 cumple con los exigentes estándares de la norma IEC 61000 para analizadores de clase S relacionados con las incertidumbres de medición y los métodos de medición.
Este modelo de medidor está dirigido a aquellos usuarios que no necesitan un analizador de clase A, ya que Sonel PQM-700 proporciona mediciones integrales de los parámetros de calidad de energía de la clase S, de acuerdo con la norma IEC 61000-4-30.
Características Sonel PQM-700:
- 4 entradas de corriente, medición física de corriente en el conductor neutro.
- Registro de hasta 1100 parámetros, incluidos valores promedio, máximo, mínimo e instantáneo.
- Calefactor incorporado, funcionamiento estable a bajas temperaturas hasta -20ºC.
- Batería recargable interna, autonomía del medidor (min. 6 horas).
- Protección de ingreso IP65, posibilidad de trabajo en lluvia, nieve y alta humedad.
Parámetros medidos
- Tensiones L1, L2, L3, N (4 entradas) – valores promedios, mínimos, máximos e instantáneos, rango hasta 760 V, posibilidad de trabajar con transformadores de tensión.
- Corrientes L1, L2, L3, N (4 entradas) – valores promedios, mínimos, máximos e instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
- Factor de cresta para corriente (CFI) y tensión (CFU).
- Frecuencia en el rango de 40 Hz a 70 Hz.
- Potencia activa (P), reactiva (Q), de distorsión (D) y aparente (S) y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
- Registro de potencia: método de Budeanu, IEEE 1459.
- Energía activa (EP), reactiva (EQ) y aparente (ES).
- Factor de potencia (Power Factor) cosφ, tgφ.
- Armónicos hasta 40° en tensión y corriente.
- Distorsión total de armónicos THD para tensión y corriente.
- Índice de severidad de flicker de corta (PST) y de larga duración (PLT).
- Asimetría de tensiones (IEC 61000-4-30 clase S) y corrientes.
- Detección de eventos en tiempo real incluyendo el registro de las formas de onda y gráficos de medio período RMS.
- Todos los parámetros se registran conforme con la clase S de acuerdo con la norma IEC 61000-4-30.
Amplia gama de redes para analizar
- Con frecuencia nominal de 50/60 Hz
- Nominales de contención: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230V; 220/380 V; 230/400V; 240/415V; 254/440V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
- De corriente continua
- Sistema:
- monofásico
- de fase dividida con un conductor neutro
- trifásico – ESTRELLA con y sin conductor neutro
- trifásico – DELTA
- trifásico – ESTRELLA sin conductor neutro (Aron)
- trifásico – DELTA (Aron)
- con transductores de voltaje y corriente

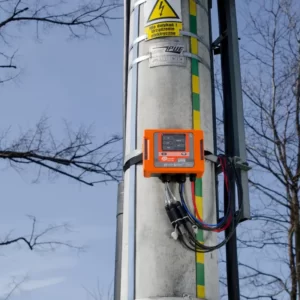

Capacidades
El analizador Sonel PQM-700 proporciona mediciones completas de los parámetros de calidad de energía en clase S, de acuerdo con IEC 61000-4-30, que garantiza una alta precisión de los resultados. Incluso cuando la temperatura alcanza los -20ºC, las mediciones son confiables y el funcionamiento del dispositivo es estable, todo gracias a la función del calentador incorporado.
Gracias a la batería interna, el analizador no se apaga después de una falla de energía, pero mantiene la grabación, hasta 6 horas. Los datos se registran en una tarjeta de memoria extraíble 2 GB. Los registros se pueden descargar usando una conexión USB o usando un lector externo. Luego se pueden analizar en el software gratuito Sonel Analysis.
Muestra de datos
Todos los parámetros grabados, incluidos los eventos indicados, se pueden leer fácilmente utilizando el software exclusivo Sonel Analysis. Las características avanzadas de la aplicación le permite ver los resultados recopilados y guardarlos en el disco duro de la computadora: en forma de datos sin formato o informes.
El programa Sonel Analysis se actualiza y desarrolla constantemente. Esto significa que el usuario se mantendrá al día con los últimos requisitos de normas y estándares.
Aplicaciones
Sonel PQM-700 cumple su función en la industria: en manos de electricistas, servicios de mantenimiento etc. – como un registrador de parámetros de carga económico y multifuncional. Sonel PQM-700 también es usado por consumidores y productores de energía renovable (parques eólicos, parques solares), donde se requiere un análisis de potencia de 4 cuadrantes.
Especificaciones Sonel PQM-700:
Parámetros
| Parámetros | Rango de medición | Máxima resolución | Precisión | |
|---|---|---|---|---|
| Tensión alterna (TRMS) | – | 0,0…760,0 V | 4 cifras significativas | ±0,5% U nom. |
| Factor de cresta (Factor de cresta | Tensión | 1,00…10,00 (≤1,65 para 690 V) | 0,01 | ±5% |
| Factor de cresta | Corriente | 1,00…10,00 (≤3,6 por nombre ) | 0,01 | ±5% |
| Corriente alterna (TRMS) | – | en función de las pinzas* | 4 cifras significativas | ±0,2% Inom (el error no incluye el error de las pinzas) |
| Frecuencia | – | 40,00…70,00Hz | 0,01Hz | ±0,05Hz |
| Potencia activa, reactiva, aparente y de distorsión | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | en función de la configuración (transductores, pinzas) |
| Energía activa, reactiva y aparente | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | como el error de potencia |
| cosφ y factor de potencia (PF) | – | 0,00…1,00 | 0,01 | ±0,03 |
| tgf | – | 0,00…10,00 | 0,01 | depende del error de la potencia activa y reactiva |
| Armónicos | Tensión | CC, 1…40 | igual que para la tensión alterna True RMS | ±0,15% U nom vapor vm < 3% U nom ±5% vm vapor vm ≥ 3% U nom |
| Armónicos | Corriente | CC, 1…40 | igual que para la corriente alterna True RMS | ±0,5% I nom para vm < 10% I nom ±5% vm para vm ≥ 10% I nom |
| THD | Tensión y corriente | 0,0..100,0% (del valor RMS) | 0,1% | ±5% |
| Índice de severidad de flicker | – | 0,40…10,00 | 0,01 | ±10% |
| Asimetría de tensión | Tensión y corriente | 0,0…10,0% | 0,1% | ±0,3% (error absoluto) |
*vm – valor medido
- Pinza F-1A1, F-2A1, F-3A1: 0…1500 A CA (5000 A p-p )
- Pinza F-1A, F-2A, F-3A: 0…3000 A CA (10 000 A p-p )
- Pinza F-1A6, F-2A6, F-3A6: 0…6000 A CA (20 000 A p-p )
- Pinza C-4A: 0…1000 A CA (3600 A p-p )
- Pinza C-5A: 0…1000 A CA/CC (3600 A p-p )
- Pinza C-6A: 0..10 A CA (36 A p-p )
- Pinza C-7A: 0…100 A CA (360 A p-p )
